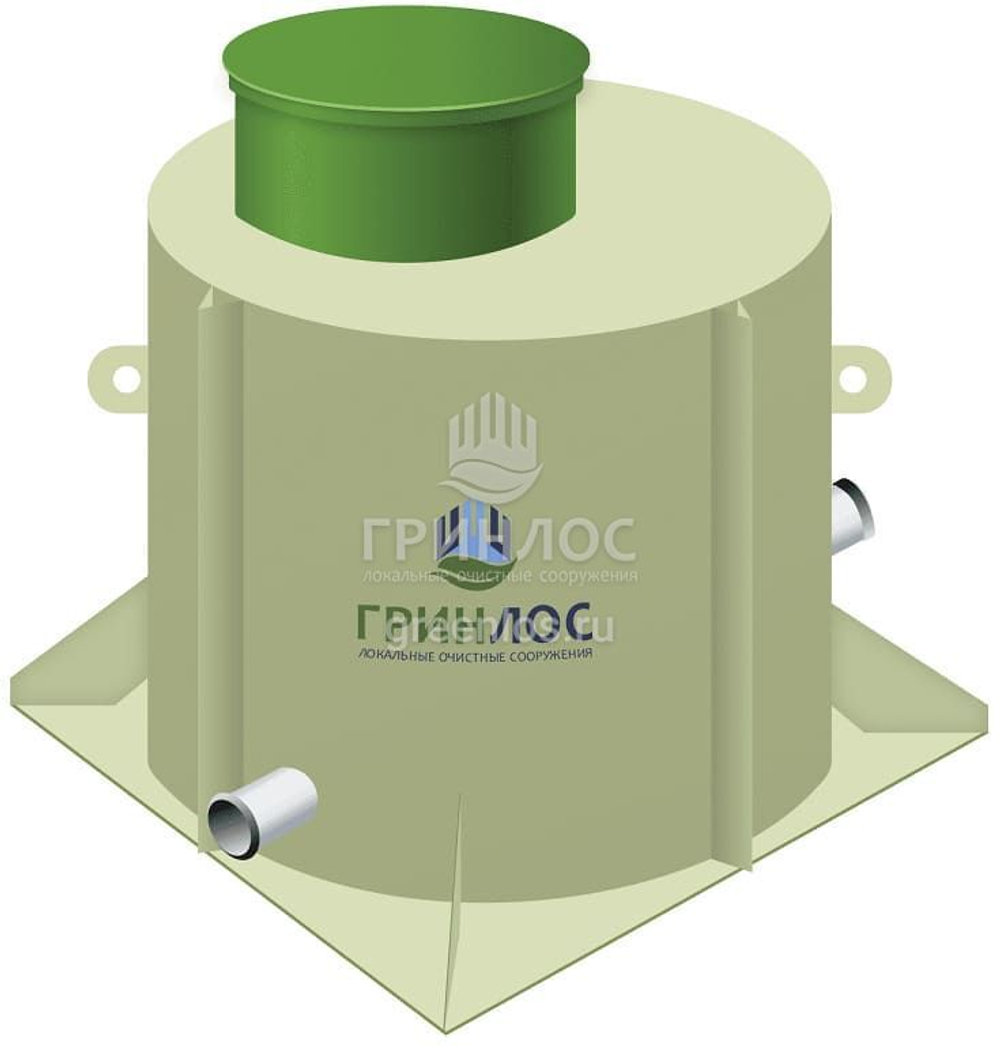

Особенности дренажного колодца ГРИНЛОС
Дренажный колодец ГРИНЛОС — многофункциональное устройство, применяемое как точка сбора любых видов бытовых и производственных сбросов, находящихся в нижней точке дренажной системы.
Особенностью устройства является полностью автономная работа без применения насосного и механического гидротехнического оборудования. Вся работа основана на перепаде высот у точки сброса с колодцем.
Колодец ГРИНЛОС изготавливаться в любых геометрических вариациях – цилиндр, квадрат или многогранник. Химически стойкий материал позволяет применять данное оборудование не только с водой, но и с агрессивными жидкостями, при устройстве аварийной дренажной системы трансформаторных подстанций, где в случае утечек, масло стекает не в грунт, а в дренажную ёмкость.
Технические характеристики:
|
Вид: |
дренажный |
|
Размеры (высота / диаметр): |
1500/750 мм |
|
Вес: |
44 кг |
|
Объем рабочей камеры: |
0.64 м3 |
|
Материал корпуса: |
полипропилен |
|
Срок службы: |
50 лет |
|
Гарантия: |
2 года |
Комплект поставки
- Корпус «ГРИНЛОС Колодец Дренажный» (1 шт)
- Крышка (1 шт)
- Технический паспорт «ГРИНЛОС Колодец» (1 шт)
- Обслуживающая лестница
Дополнительно:
- Датчик верхнего уровня (переполненности)
- Дренажный насос для откачки жидкости
- Система автоматики работы насоса

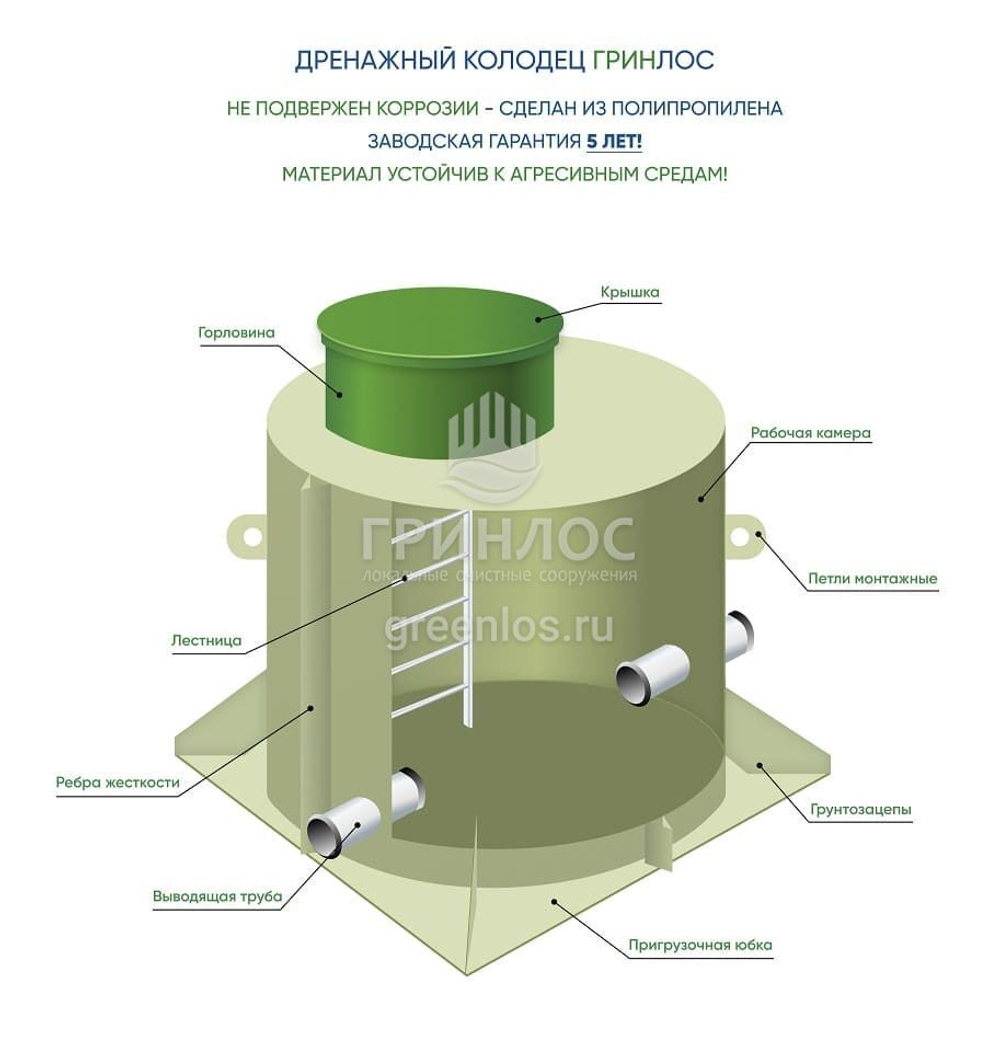

Внутреннее устройство ГРИНЛОС Колодец
Дренажный колодец представляет собой герметичную ёмкость из полипропилена с толщиной стенок, рассчитанной под режим работы и диаметральные нагрузки.
Дно может быть усилено и иметь фланцевую опорную окантовку.
При возможной работе с газообразующими и летучими жидкостями, крышка оборудуется отверстием-сапуном, компенсирующим внутреннее давление.
При высокотехнологичном использовании на производстве, колодец дополнительно может быть оборудован уровнемерами, дренажными насосами и автоматикой.
На производстве, где рабочая жидкость не должна попасть в почву, вводные окна оборудуются гермововдами и уплотнениями крышки, а также аварийной сигнализации на перелив.
Монтаж Дренажный колодец ГРИНЛОС
В заранее запланированном месте производится выемка грунта на расчётную глубину. Если планируется использовать колодец без дна, для утилизации дождевой воды, на дно шахты стелется песчано-гравийная или керамзитовая подушка.
Критично соблюдение вертикальности шахты. Может быть определена относительно спущенного отвеса и измерения радиуса цилиндра по всей высоте шахты.
Диаметр шахты должен быть больше колодца минимум на 10 см, для засыпки песчаной или цементной подушки. Фиксация колодца раствором разрешается до места врезки дренажной линии, для обеспечения их обслуживания.
Пространство от врезанных линий до оголовка в колодце засыпается песком или песчано-гравийной смесью.
Если колодец не цельнопаянный, перед монтажом необходимо обтянуть болты соединительной муфты при помощи динамометрического ключа, выставив усилие с моментом не более 8 Nm, иначе возможно выдавить уплотнительную прокладку.
Спуск колодца в шахту должен производиться при помощи такелажного оборудования и грузоподъёмной техники с участием квалифицированных специалистов.
Подготовка шахты и монтажные работы, проводится в соответствии нормам СНиП, проектной документации и правилам техники безопасности.
