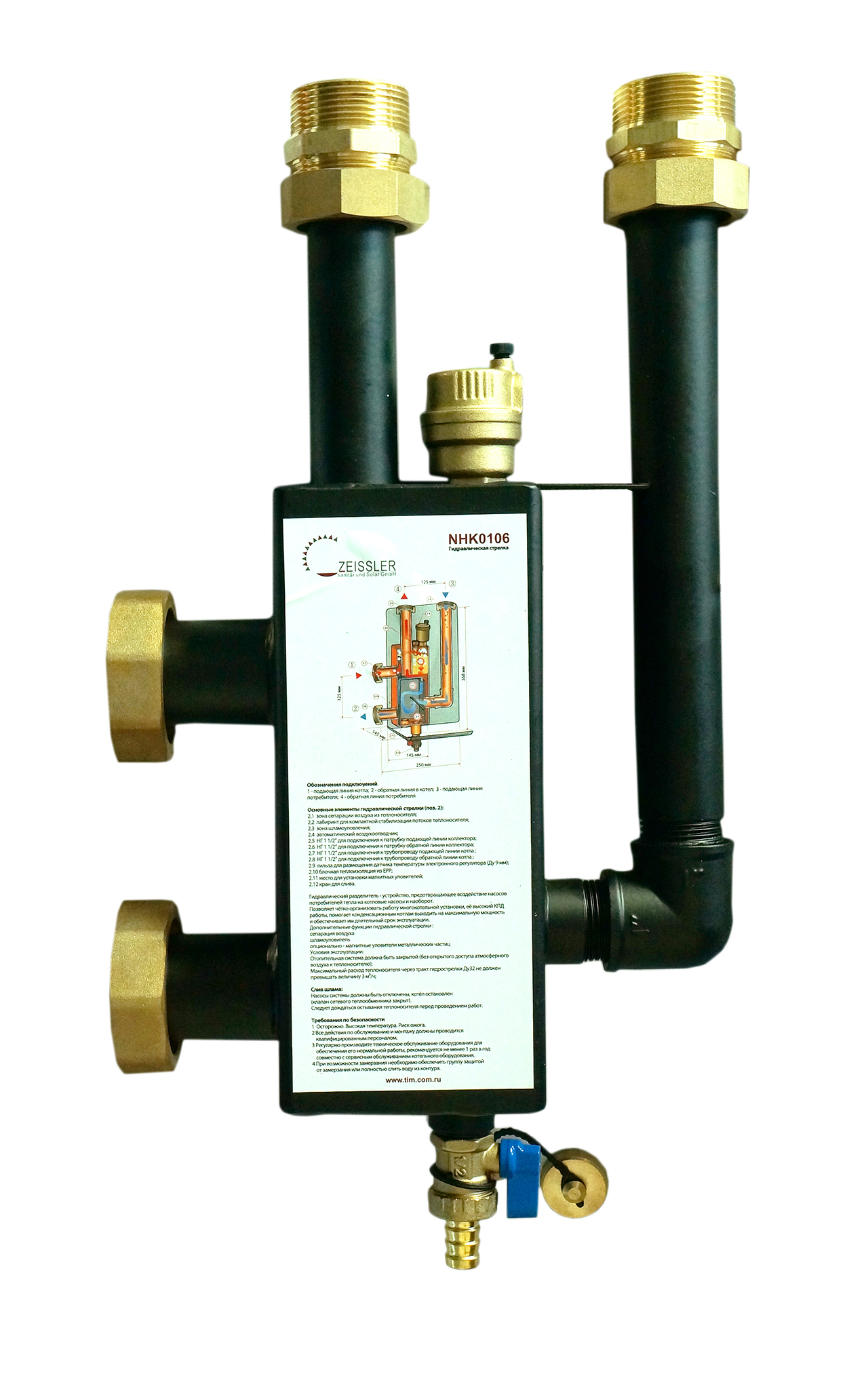

Гидравлический разделитель (гидрострелка) 11/2

Гидравлический разделитель - устройство, предотвращающее воздействие насосов потребителей тепла на котловые
насосы и наоборот.
Позволяет чётко организовать работу много котельной установки, её высокий КПД работы, помогает конденсационным котлам выходить на максимальную мощность и обеспечивает им длительный срок эксплуатации.

Обозначения подключений
1 - подающая линия котла;
2 - обратная линия в котел;
3 - подающая линия
потребителя;
4 - обратная линия потребителя

Основные элементы гидравлической стрелки (поз. 2):
2.1 зона сепарации воздуха из теплоносителя;
2.2 лабиринт для компактной стабилизации потоков теплоносителя;
2.3 зона шлако уловления;
2.4 автоматический воздухоотводчик;
2.5 НГ 1 1/2” для подключения к патрубку подающей линии коллектора;
2.6 НГ 1 1/2” для подключения к патрубку обратной линии коллектора;
2.7 НГ 1 1/2” для подключения к трубопроводу подающей линии котла ;
2.8 НГ 1 1/2” для подключения к трубопроводу обратной линии котла ;
2.9 гильза для размещения датчика температуры электронного регулятора (Ду 9 мм);
2.10 блочная теплоизоляция из ЕРР;
2.11 место для установки магнитных уловителей;
2.12 кран для слива.
