Муфта гермоввод Alta Connect Long

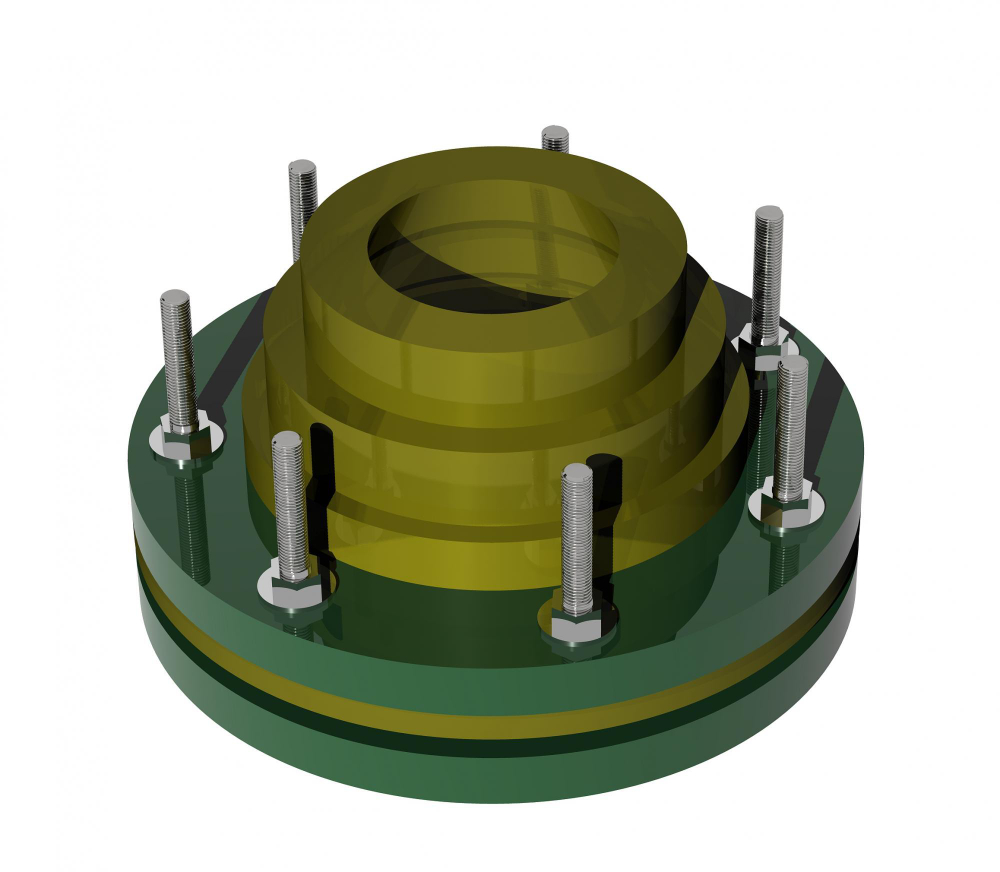

Муфта Alta Connect Long от Alta Group

Основное назначение муфт - обеспечение герметичного прохода трубы через стенку кессона, колодца, фундамента или стену здания.

Муфты Alta Connect Long обеспечивают герметичный ввод труб диаметром 100-166 мм.

Основные преимущества Alta Connect Long

• 100% герметичность узла;

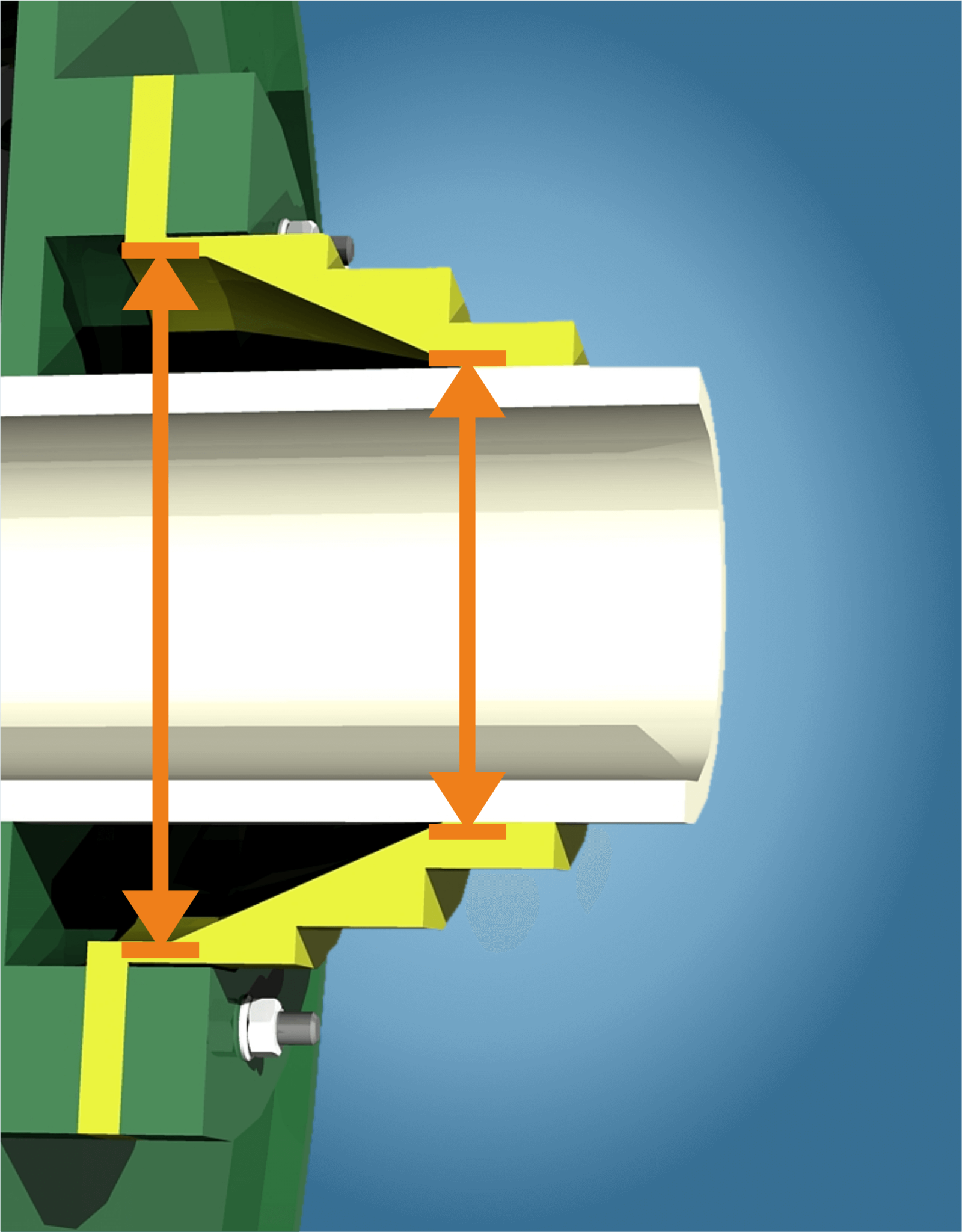

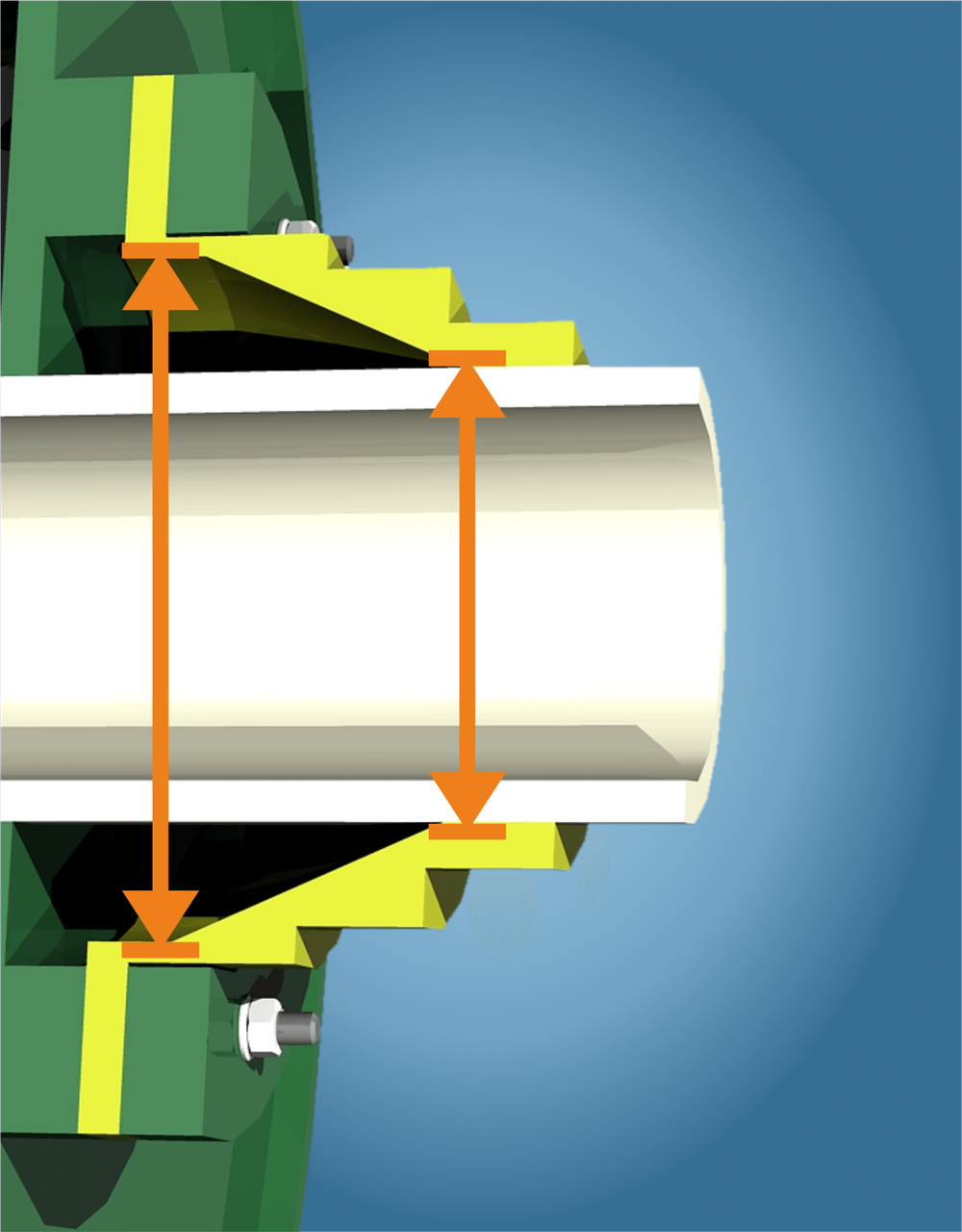

• Возможность продольного смещения муфты для кессона Alta Group Alta Connect Long без потери герметичности;

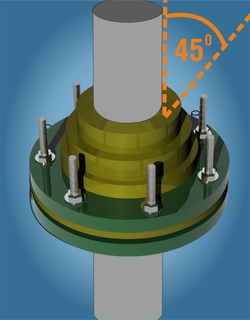

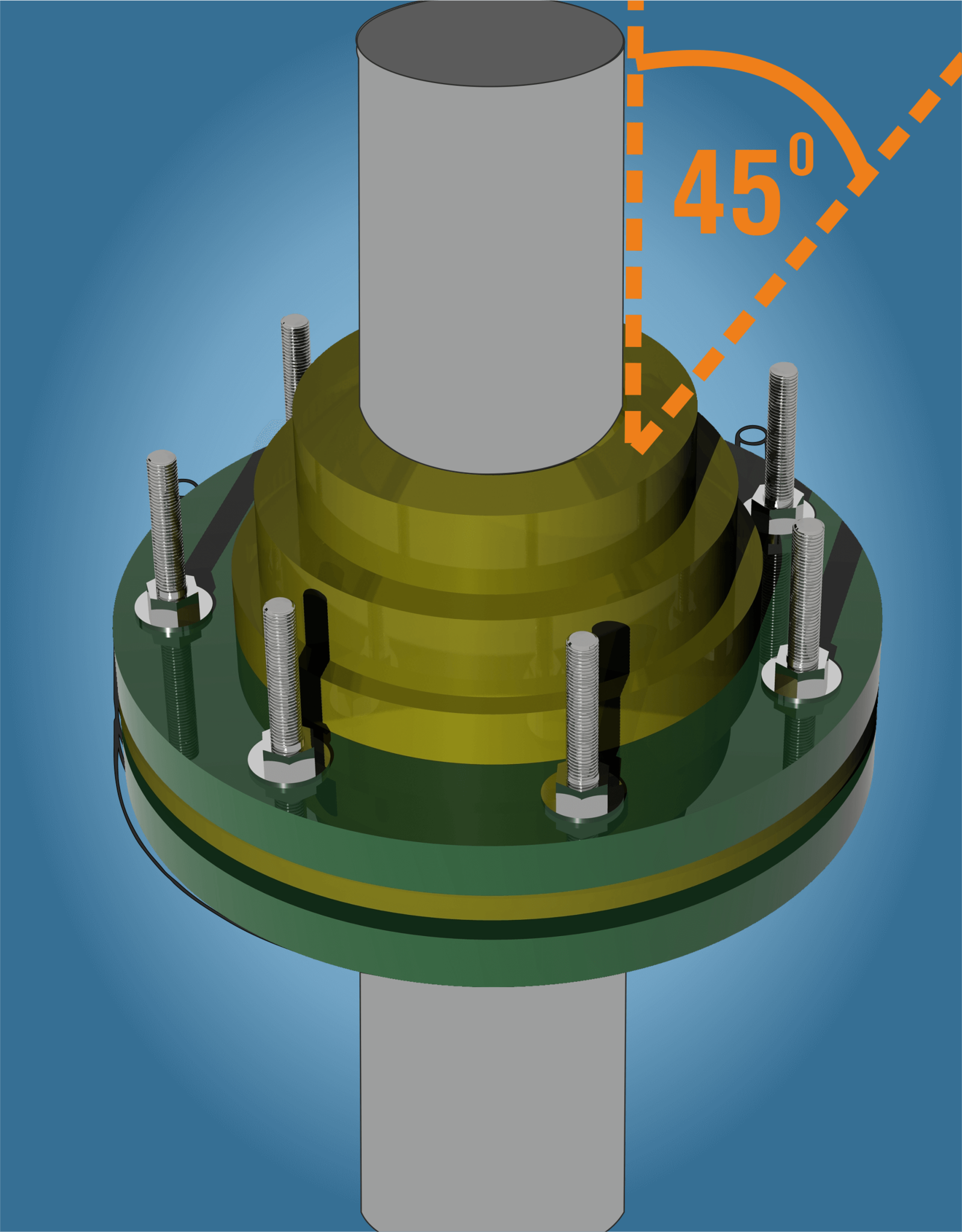

• Возможность отклонения трубы в любую сторону до 450 без потери герметичности;
• Легкий демонтаж без разрушения узла;
• Срок службы соединения не менее 10 лет;
• Обеспечение герметичного прохода трубы через стенку кессона, колодца, фундамента или стену здания;
• Муфта разработана для установки по месту на любые металлические и пластиковые конструкции, а так же на Alta Kesson, в том случае, когда нет возможности определить место установки муфты при заказе кессона и возникает необходимость установки муфты непосредственно при монтаже кессона на объекте.

Муфта герметичного ввода Alta Connect Long разработана для установки по месту на любые металлические и пластиковые конструкции, а так же на Alta Kesson, в том случае, когда нет возможности определить место установки муфты при заказе кессона и возникает необходимость установки муфты непосредственно при монтаже кессона на объекте.

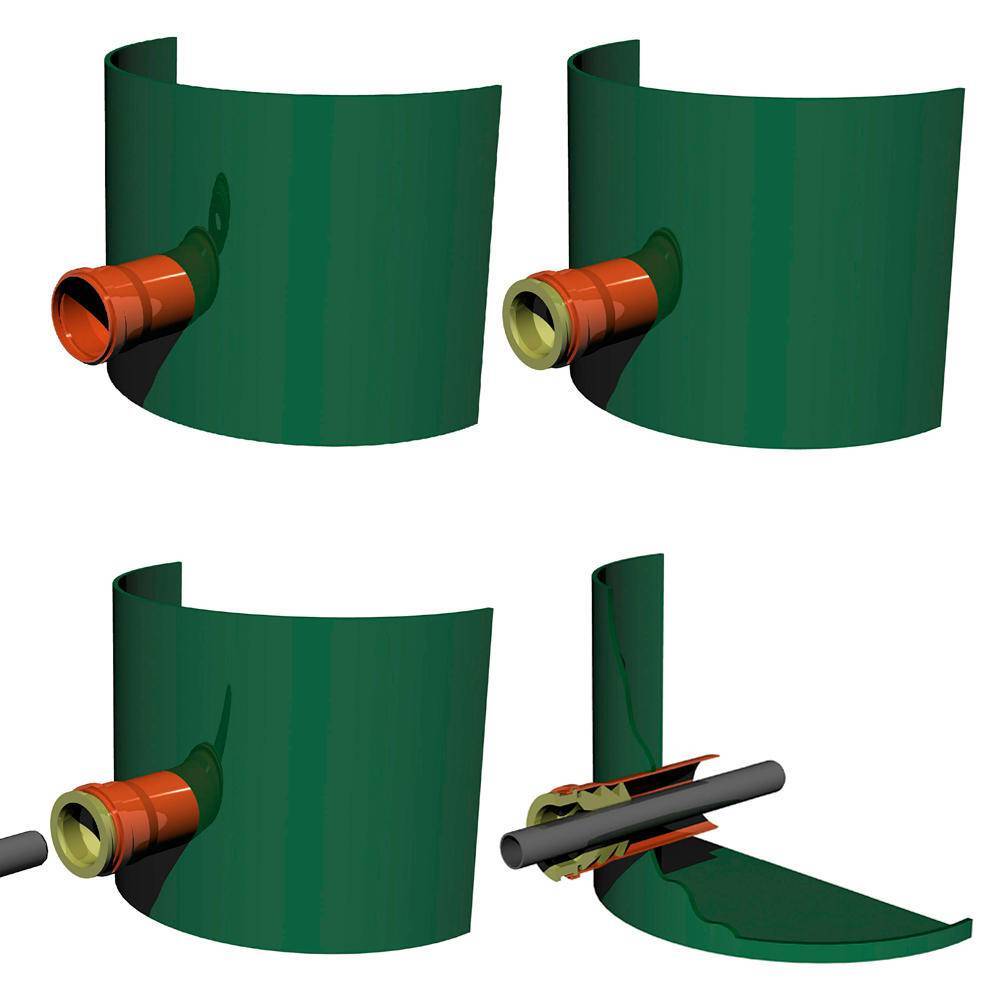

Схема установки муфты Alta Connect Long

1. Разметка отверстий для обсадной трубы и болтов с помощью верхнего прижимного кольца муфты Alta Connect Long.
2. Подготовка отверстий для болтов ᴓ10 и обсадной трубы диаметром до 166 мм согласно разметке, края отверстий необходимо обработать для удаления острых кромок и заусенцев.
3. Обрезать муфту Alta Connect Long в соответствии с диаметром обсадной трубы.
4. Тщательно очистить внутреннюю и внешнюю поверхности кессона в местах установки гермоввода Alta Connect Long, а так же очистить прижимные кольца и муфту. Все поверхности обработать герметиком. Разместить нижнее кольцо муфты Alta Connect Long болтами под днищем кессона. С внутренней стороны кессона разместить на болты муфту и верхнее прижимное кольцо, плотно зафиксировать кольцо поочередно затягивая гайки.
5. Тщательно очистить обсадную трубу скважины и обработать ее герметиком. Установить кессон с муфтой Alta Connect Long на подготовленное основание котлована.
6. При необходимости муфта Alta Connect Long может быть зафиксирована обжимным хомутом.

Результат:

• 100% герметичность узла;
• Возможность продольного смещения муфты для кессона Alta Group Alta Connect Long без потери герметичности;
• Возможность отклонения трубы в любую сторону до 450 без потери герметичности;
• Легкий демонтаж без разрушения узла;
• Срок службы соединения не менее 10 лет;
• Обеспечение герметичного прохода трубы через стенку кессона, колодца, фундамента или стену здания;
• Муфта ввода разработана для установки по месту на любые металлические и пластиковые конструкции, а так же на Alta Kesson, в том случае, когда нет возможности определить место установки муфты при заказе кессона и возникает необходимость установки адаптера герметичного ввода непосредственно при монтаже кессона на объекте.
