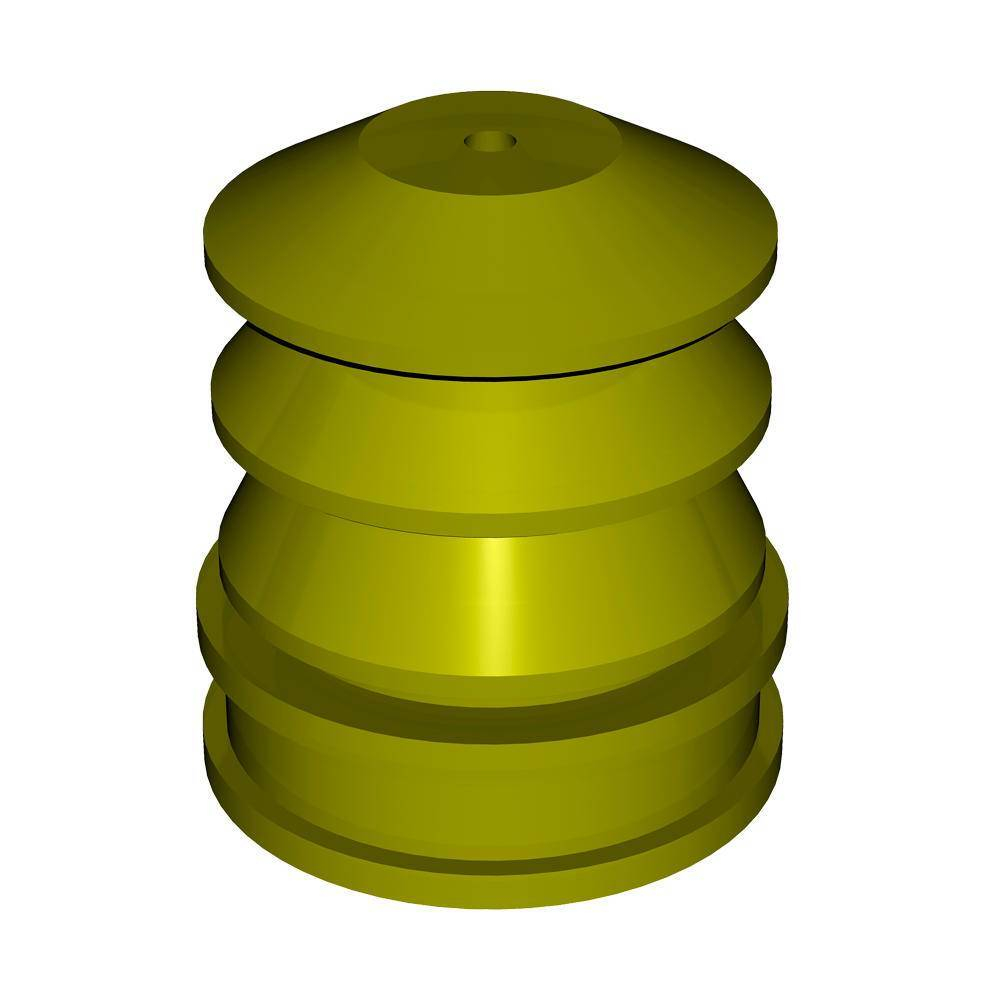

Муфта Alta Wall Connect
Основное назначение муфт - обеспечение герметичного прохода трубы через стенку кессона, колодца, фундамента или стену здания. Муфты гермоввода Alta Wall Connect обеспечивают герметичный ввод труб диаметром 10-64 мм.
Основные преимущества Alta Wall Connect
- 100% герметичность узла;
- Возможность продольного смещения муфты для кессона Alta Group Alta Connect Long без потери герметичности;
- Возможность отклонения трубы в любую сторону до 450 без потери герметичности;
- Легкий демонтаж без разрушения узла;
- Срок службы соединения не менее 10 лет;
- Обеспечение герметичного прохода трубы через стенку кессона, колодца, фундамента или стену здания;
- Муфта разработана для установки по месту на любые металлические и пластиковые конструкции, а так же на Alta Kesson, в том случае, когда нет возможности определить место установки муфты при заказе кессона и возникает необходимость установки муфты непосредственно при монтаже кессона на объекте.
Муфта Alta Wall Connect - уникальное решение абсолютно герметичного и высокотехнологичного заведения кабеля в колодец. Муфта Alta Wall Connect обеспечивает герметичный проход трубы диаметром от 10 до 64 мм.
Адаптер герметичного ввода может быть установлена по месту непосредственно в стену колодца или в существующий канал из трубы 110 мм.
Соединение с помощью муфты Alta Wall Connect допускает отклонение трубы в любую сторону до 45° без потери герметичности. При использовании муфты Alta Wall Connect труба имеет возможность продольного смещения без потери герметичности. Соединение с помощью муфты Alta Wall Connect может быть демонтировано без разрушения элементов.

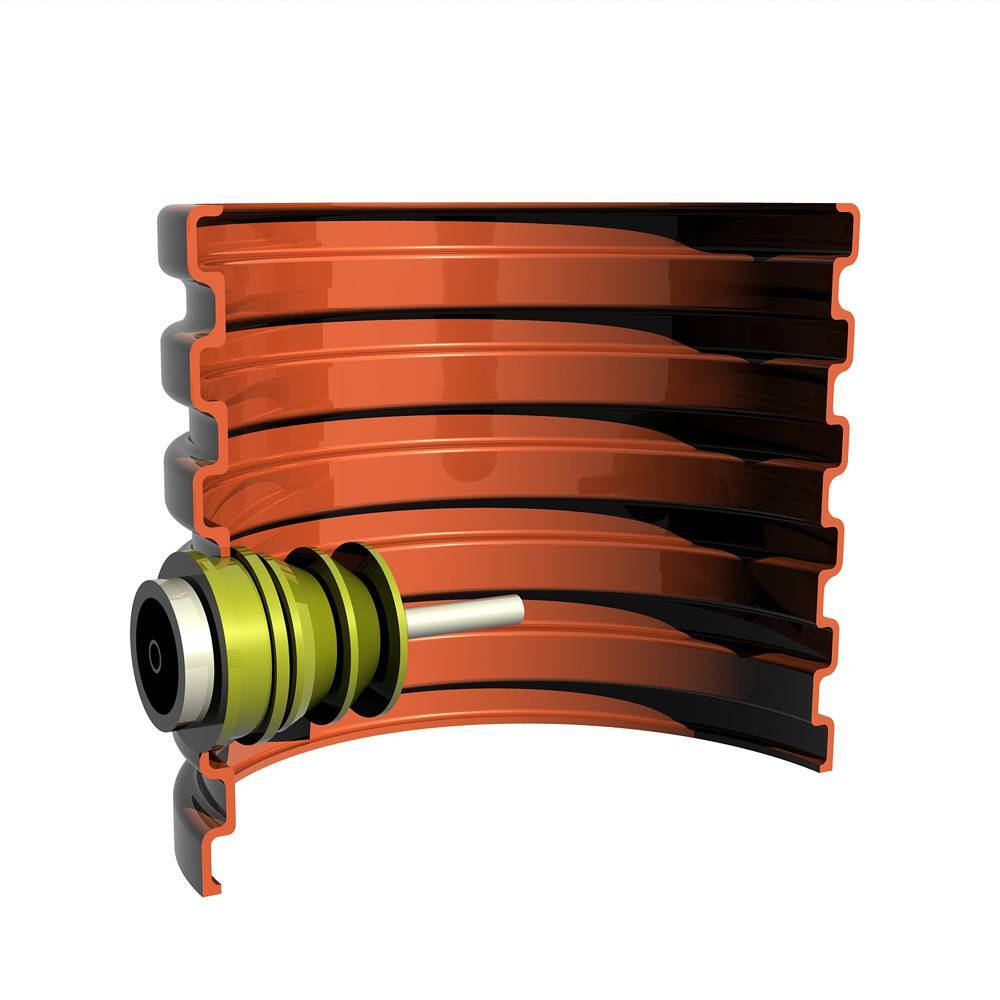

Схема монтажа муфты Alta Wall Connect

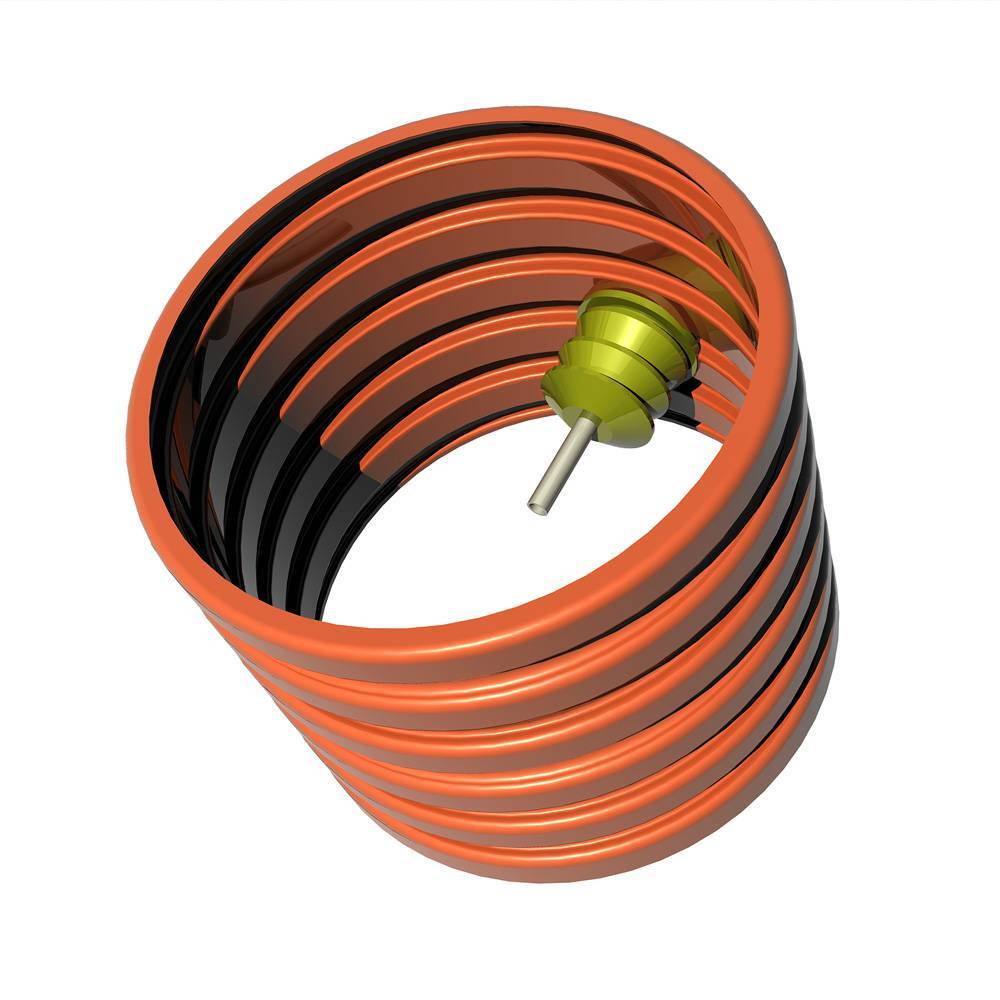

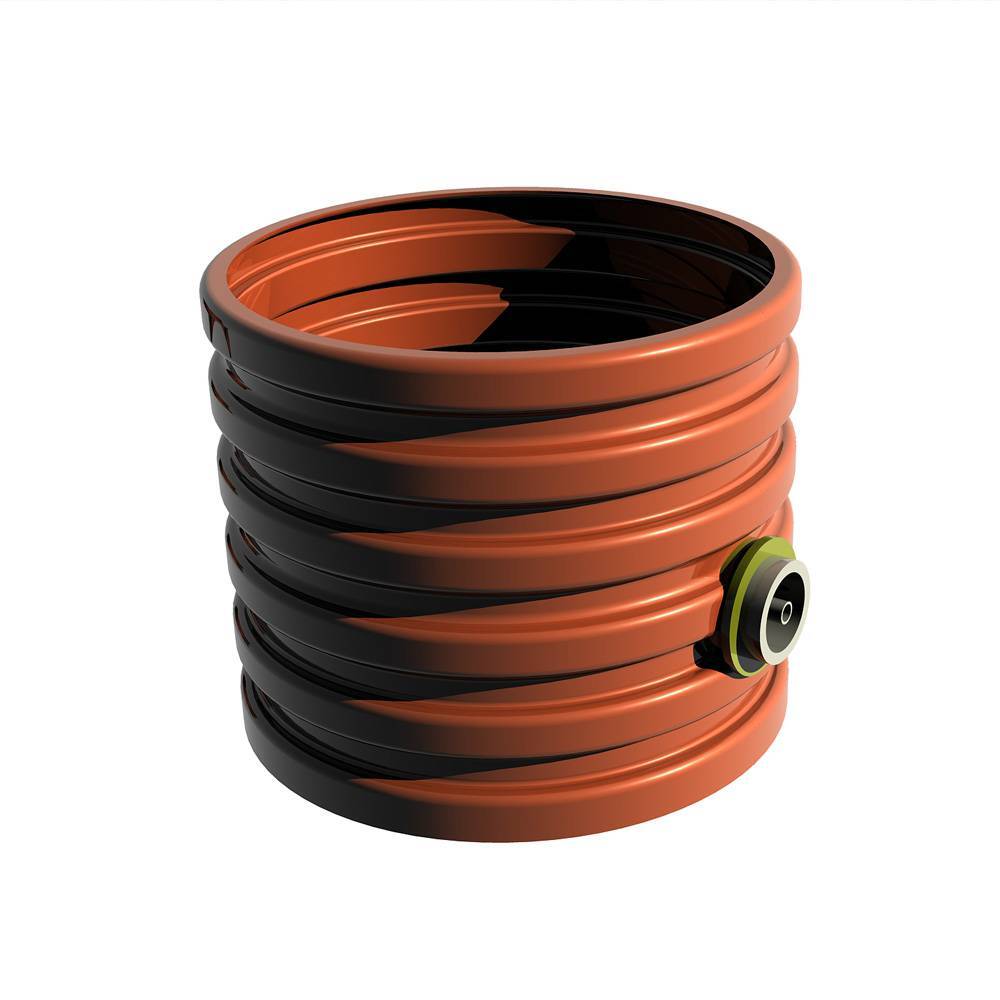

Установка муфты ALta Wall Connect по месту или кессон:
Муфта Alta Wall Connect обеспечивает герметичный проход трубы через стенку кессона, колодца, фундамент или стену здания.
Муфта универсальная для трубы диаметром от 10 до 64 мм, материал трубы значения не имеет.
После установки оборудования в котлован, размечается место прохода трубы, вырезается отверстие, муфта размещается в подготовленное отверстие и фиксируется распорным кольцом. Кольцо распирая муфту в отверстии в стенке изделия, обеспечивает 100% герметичность, после установки распорного кольца через муфту пропускается труба.

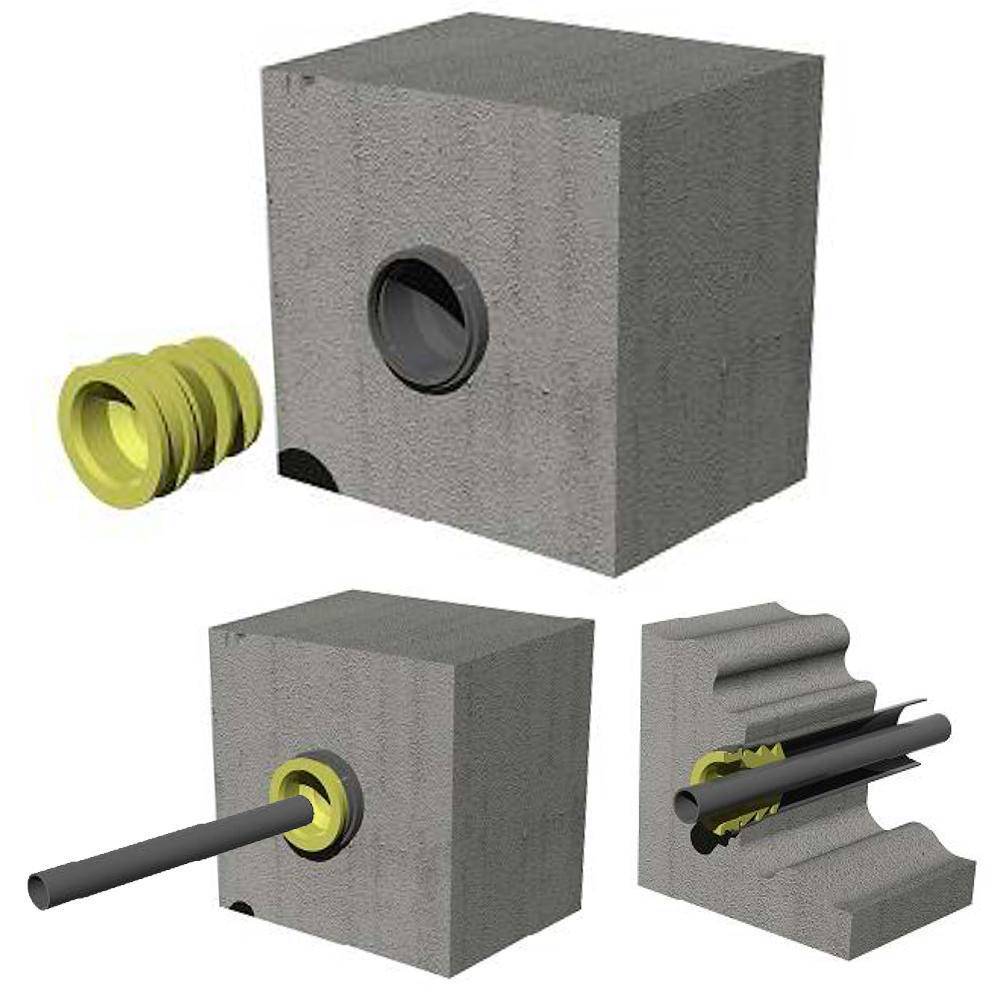

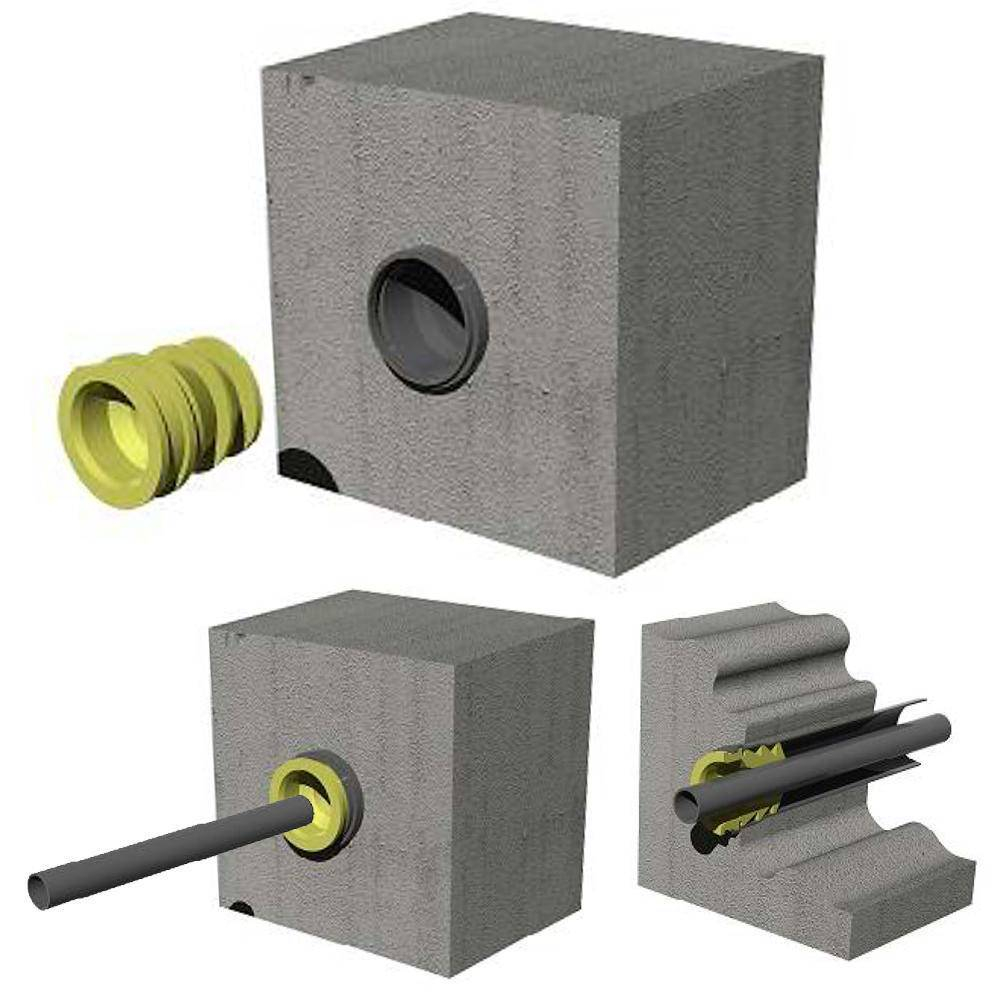

Схема установки муфты в фундамент или стену:
Фундамент или стена здания, наружная геометрия муфты точно повторяет, внутреннюю геометрию стандартной канализационной трубы диаметром 110 мм.
При изготовлении фундамента здания отрезок канализационной трубы диаметром 110 мм применяют в качестве защитной гильзы. Для установки муфты, необходимо удалить уплотнительное кольцо из раструба гильзы, и разместить муфту в гильзе. После чего пропустить трубу через муфту.
С внутренней стороны муфта имеет конусовидное сечение, что обеспечивает 100% герметичное соединение трубы с муфтой. Соединение с помощью муфты Alta Wall Connect позволяет отклонение трубы в любую сторону до 45° без потери герметичности. При использовании муфты Alta Wall Connect труба имеет возможность продольного смещения без потери герметичности.
