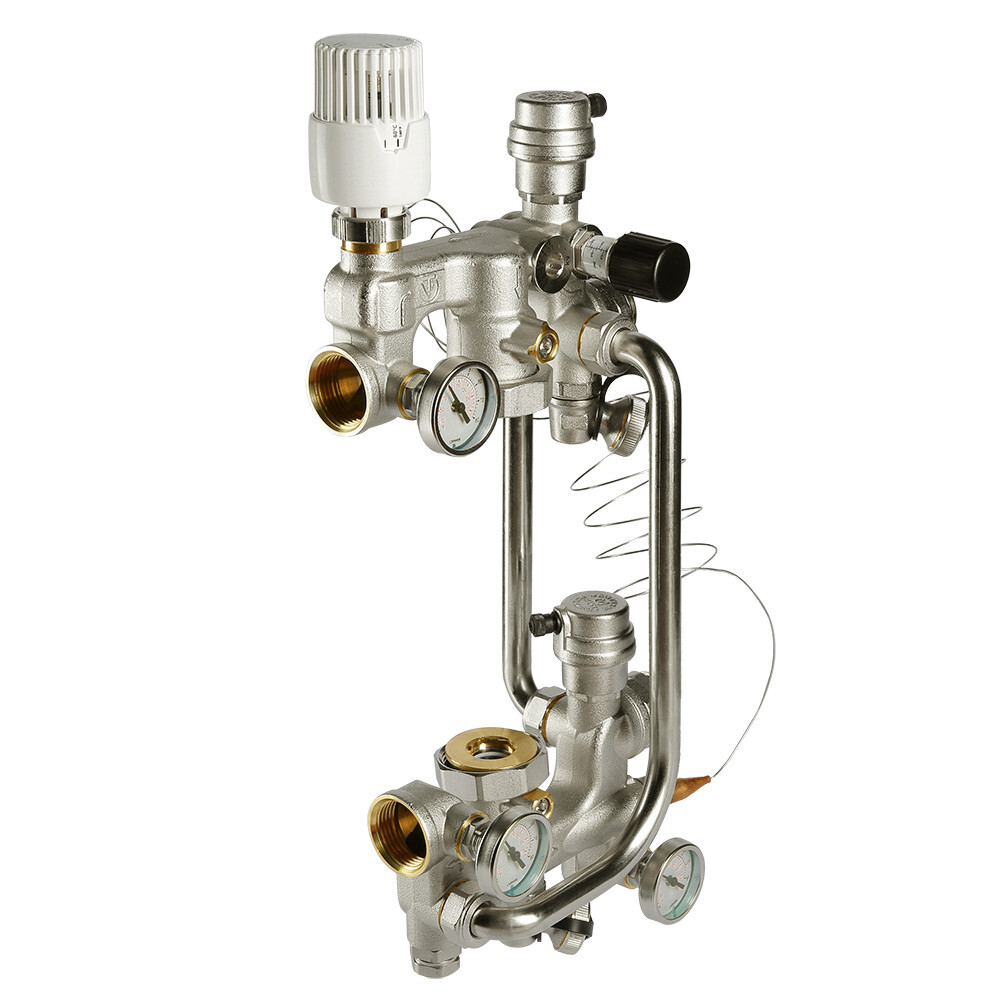

В насосно-смесительном узле VALTEC COMBI для водяных теплых полов приготовление теплоносителя с температурой от 20 до 60 °С происходит за счет подмеса жидкости из обратной линии.
Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и управляемым термостатической головкой с выносным погружным датчиком, который размещен на выходе смесительного узла. При использовании контроллера отопления функция управления клапаном передается ему.
Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного.
- Другие основные элементы узла:
- байпас с перепускным клапаном;
- встроенные шаровые краны для отключения циркуляционного насоса;
- автоматический воздухоотводчик;
- погружные термометры.
|
Тепловая мощность смесительного узла (Δt = 10 °С), кВт |
15 |
|
Межосевое расстояние выходов, мм |
200 |
|
Монтажная длина насоса, мм |
180 |
|
Температура рабочей среды, °С |
90 |
|
Рабочее давление, бар |
10 |
|
Диапазон настройки термоголовки, °С |
20–60 |
|
Присоединительный размер |
G 1" |
