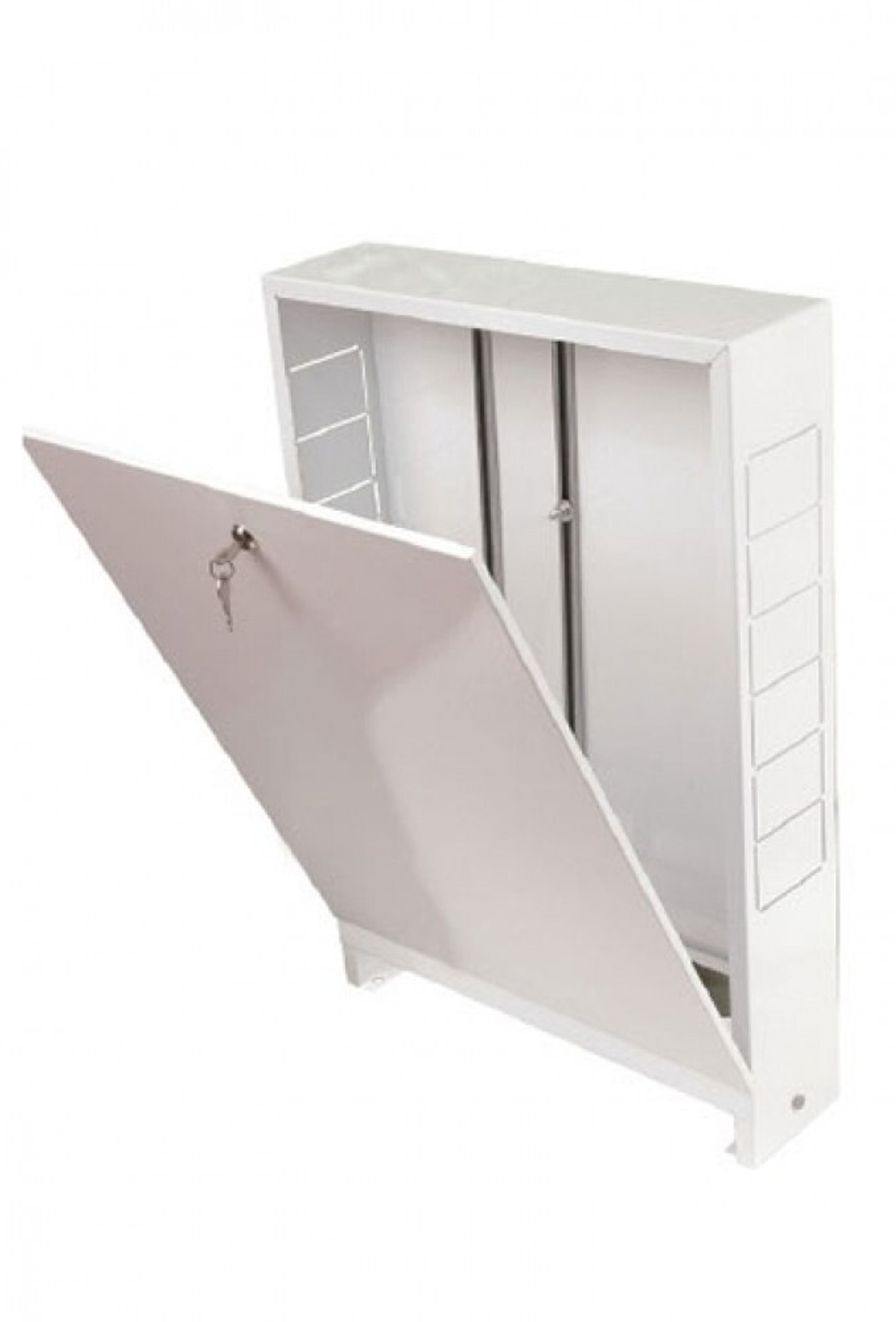

(VTc.541.0) Пристраиваемые коллекторные шкафы (распределительные шкафы) VALTEC VTc.541 предназначены для размещения в них коллекторов и коллекторных блоков систем внутреннего водопровода и отопления. Установка шкафа – пристенная. Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности. В боковых стенках корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединяемых трубопроводов. Выдвижные ножки дают возможность регулировать высоту шкафа от 651 до 691 мм. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование. Глубина шкафов VTc.541 – 120 мм. Ширина предлагаемых моделей: ШРН 1 – 454, ШРН 2 – 554, ШРН 3 – 704, ШРН 4 – 854, ШРН 5 – 1004, ШРН 6 – 1154, ШРН 7 – 1304 мм.
Размеры шкафов ШРН (ВxГxШ)
|
Обозначение |
Габаритные размеры, мм |
Внутренние размеры, мм |
|
ШРН-1 |
651х120х454 |
567х117х448 |
|
ШРН-2 |
651х120х554 |
567х117х548 |
|
ШРН-3 |
651х120х704 |
567х117х698 |
|
ШРН-4 |
651х120х854 |
567х117х848 |
|
ШРН-5 |
651х120х1004 |
567х117х998 |
|
ШРН-6 |
651х120х1154 |
567х117х1148 |
|
ШРН-7 |
651х120х1304 |
567х117х1298 |
