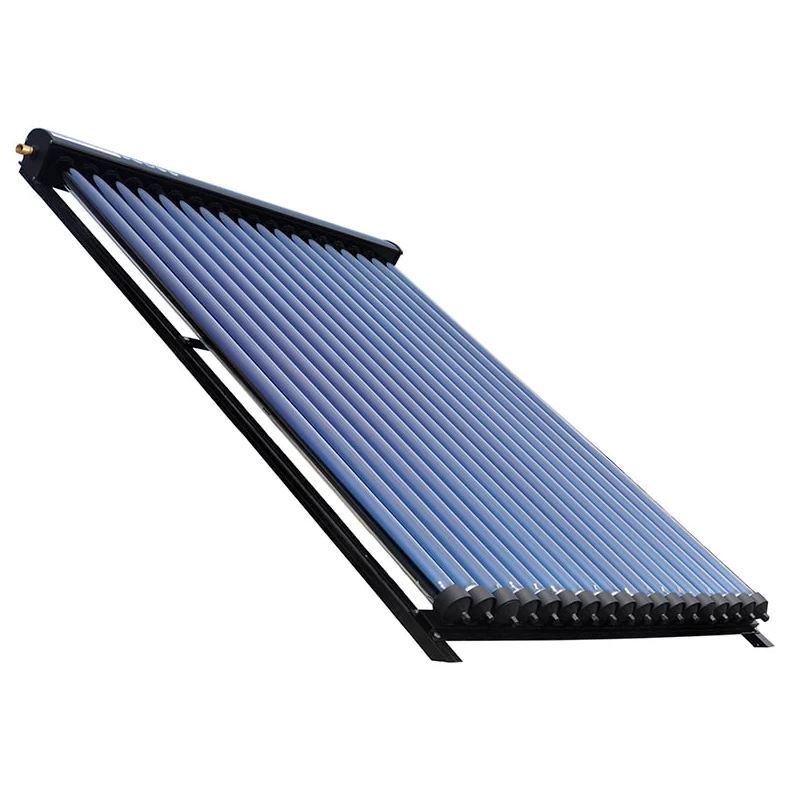

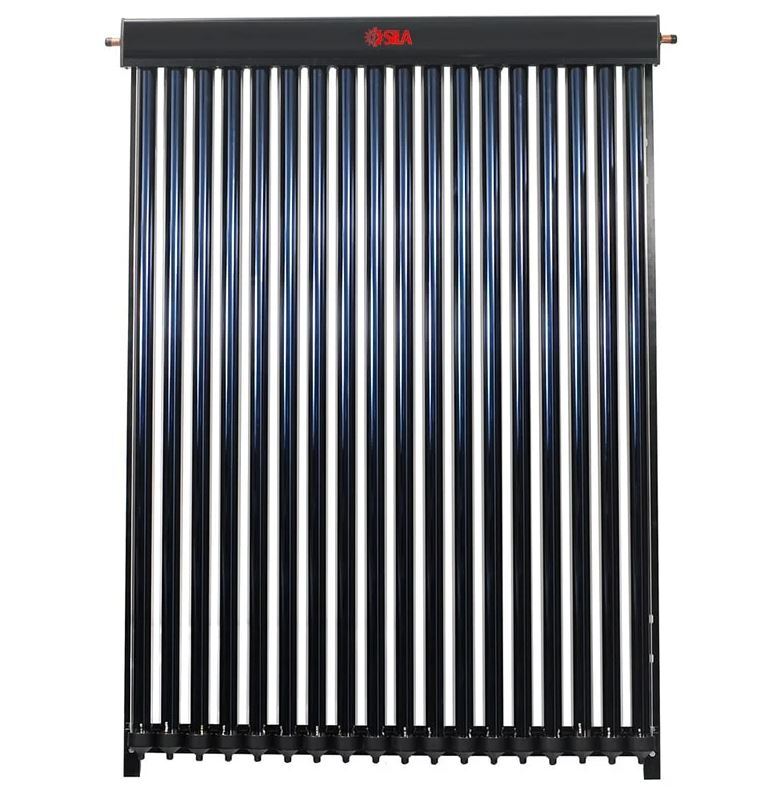

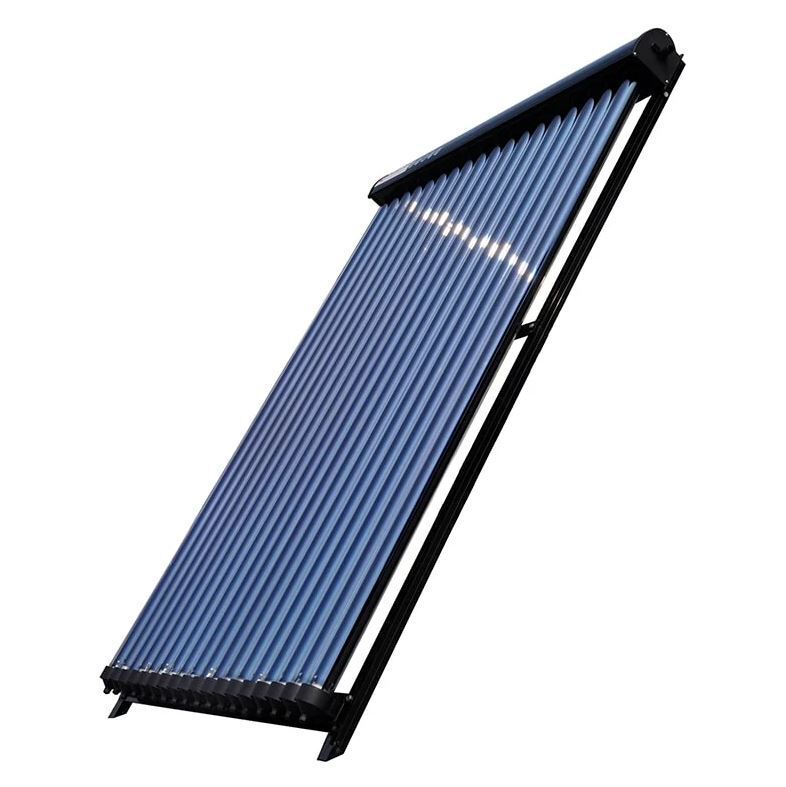

Солнечный вакуумный коллектор SILA 20-24 предназначен для использования в системах отопления и горячего водоснабжения. Коллекторы могут быть основным или вспомогательным источником горячей воды в системе водоснабжения, использоваться для нагрева бассейнов и отопления помещений. Они подходят для частных домов, дач, летних баз отдыха, гостиниц, заправочных станций.
Преимущества солнечных вакуумных коллекторов SILA:
- В вакуумном коллекторе SILA 20-24 используются конденсаторы увеличенного размера диаметром 24 мм, благодаря чему его производительность выше чем у обычных коллекторов с конденсатором диаметром 14 мм.
- Солнечные коллекторы Sila производятся с применением передовых технологий, отвечающих современным требованиям, компанией- лидером в области разработки и производства солнечных коллекторов ( с более чем 20-ти летним опытом ), в соответствии с условиями эксплуатации на территории России.
- Солнечные коллекторы SILA 20-24 имеют международный сертификат эффективности Solar Keymark. Кроме этого, каждый солнечный коллектор имеет уникальный серийный номер, подтверждающий заводское происхождение изделия.
- Вакуумные трубки из высококачественного боросиликатного стекла 3.3 с высокоселективным поглощающим покрытием ALN/AIN-SS/Cu. Эффективные, прочные, устойчивые к высоким и низким температурам.
- В вакуумной трубке нет жидкости, система будет работать, даже если трубка повреждена.
- Медная тепловая трубка. Односторонняя, быстрая передача тепла с минимальными потерями. Сопротивление низким температурам, может использоваться в -40 ℃.
- Высококачественный медный манифолд, протестирован давлением 1 МПа.
- Патрубки манифолда имеют резьбовое соединение 3/4", обеспечивающее простоту установки и высокую надежность.
- Конденсатор Ø24 мм. Конденсаторы увеличенного размера для более эффективного нагрева теплоносителя.
- Теплоизоляция из термостойкой каменной ваты плотность 180 кг/м3 с высокими теплоизоляционными свойствами, выдерживающая экстремальные температуры до 1000°С.
- Корпус коллектора из алюминиевого сплава, устойчив к коррозии, прост в установке. Подходит для плоской и наклонной крыши.
- Экологично и экономично. Сохраняет окружающую среду и экономит ваши расходы на топливо.
- Срок службы 25 лет.
- Гарантия 5 лет.
|
Количество трубок |
20 шт |
|
Вакуумная трубка диаметр / длина |
Ø 58 / 1800 |
|
Материал вакуумной трубки |
боросиликатное стекло 3.3 |
|
Диаметр конденсатора трубки Heat pipe |
24 мм |
|
Покрытие конденсатора |
никелевый сплав |
|
Общая площадь коллектора |
3,02 м2 |
|
Площадь апертуры |
1,89 м2 |
|
Подключение манифольда |
3/4" |
|
Объем теплоносителя |
1,4 л |
|
Рабочая температура |
95°С |
|
Рабочее давление |
0,6 МПа |
|
Теплоизоляция |
каменная вата |
|
Угол установки |
min - 15°, max - 75° |
|
Температура окружающей среды |
-40 +60°С |
|
Материал корпуса коллектора |
алюминиевый сплав 1,5 мм |
|
Материал рамы коллектора |
алюминиевый сплав |
|
Гарантия |
5 лет |
|
Габариты (ш х в х г) |
1640 x 1960 x 160 мм |
|
Вес |
73 кг |
Принцип работы
Основными элементами солнечного коллектора являются манифольд (теплообменный блок) и вакуумные трубки. Через манифольд циркулирует специальная жидкость (теплоноситель) , которая нагревается от вакуумных трубок и переносит тепло в теплонакопительный бак или теплообменник. Манифольд коллектора SILA выполнен из меди и протестирован под давлением 1 Мпа. Для минимизации потерь тепла используется теплоизоляция из пенополиуретана и каменной ваты.
Вакуумная трубка состоит из стеклянной колбы, алюминиевого радиатора и медной тепловой трубки « Heat Pipe». Стеклянная колба имеет две стенки, по принципу термоса. Между стенками колбы вакуум, который предотвращает потери тепла. Это позволяет эффективно использовать коллектор зимой при отрицательных температурах от -40°С. Именно поэтому вакуумные коллекторы широко применяются на всей территории России. Колба выполнена из боросиликатного стекла, обладает повышенной термической стойкостью (не трескается при резких изменениях температуры), повышенной стойкостью к механическим повреждениям (выдерживает град, снеговую и ветровую нагрузку) и минимальным коэффициентом отражения (не отражает солнечное излучение). На внутреннюю поверхность колбы нанесено специальное многослойное селективное покрытие которое поглощает все виды солнечного излучения в т.ч. рассеянный и отраженный солнечный свет. Это позволяет эффективно использовать коллектор даже в облачную погоду.
Многослойное покрытие поглощает солнечное излучение и через алюминиевый радиатор нагревает тепловую трубку « Heat Pipe». Внутри тепловой трубки находится легко закипающая нетоксичная жидкость. Под воздействием тепла, жидкость, находящаяся в нижних секциях тепловых трубок испаряется и поднимается в виде пара в верхнюю часть тепловой трубки. В верхней части тепловой трубки находится конденсатор, который передает тепло горячего пара теплоносителю, проходящему через манифольд. Отдавая тепло, пар конденсируется в жидкость и возвращается в нижние секции тепловых трубок для следующего нагрева. В солнечных коллекторах SILA используются инновационные тепловые трубки « Heat Pipe» с никелевым покрытием конденсатора. Никелевое покрытие улучшает передачу тепла и предотвращает «прикипание» конденсатора к манифольду, что позволяет, при необходимости, демонтировать вакуумную трубку не повредив манифольд. В солнечных коллекторах Sila используются два размера конденсаторов: стандартный размер 14 мм (серия R5) и конденсаторы увеличенного размера 24 мм (серия R1) для более эффективного нагрева теплоносителя.
Примерная схема солнечной водонагревательной установки:
